حلقه های چرخان صنعتی: قهرمانان ناخوانده چرخش سنگین

در دنیای ماشین‌های صنعتی، جایی که بارهای عظیم با حرکت دقیق مواجه می‌شوند، یک جزء به عنوان عامل حیاتی می‌باشد: بلبرینگ رینگ چرخشی صنعتی . خیلی بیشتر از یک یاتاقان ساده، این ستون محکم و چرخشی است که به جرثقیل ها اجازه می دهد تا تاب بخورند، بیل مکانیکی برای حفاری، توربین های بادی برای ردیابی باد، و آرایه های رادار برای اسکن افق. این حلقه‌های بسیار مهندسی‌شده، اسب‌های کار بی‌صدا هستند که چرخش روان و کنترل‌شده را تحت بارهای شدید و شرایط سخت تسهیل می‌کنند.

فراتر از یاتاقان های اساسی: تعریف حلقه چرخان

یک یاتاقان چرخشی صنعتی (همچنین به عنوان یاتاقان چرخان، یاتاقان چرخان یا یاتاقان چرخشی نیز شناخته می‌شود) یک یاتاقان غلتشی با قطر بزرگ است که برای کنترل طراحی شده است. به طور همزمان :

• بارهای محوری: نیروهای موازی با محور چرخش (مانند وزن بوم جرثقیل).

• بارهای شعاعی: نیروهایی که عمود بر محور عمل می کنند (مانند فشار باد به طرفین روی ناسل توربین).

• لحظات واژگونی: نیروهایی که تمایل به خم شدن یا کج کردن سازه دارند (یک چالش عمده در کاربردهایی مانند بیل مکانیکی یا بالابرهای سنگین).

بر خلاف یاتاقان‌های کوچک‌تر، حلقه‌های چرخشی معمولاً به‌صورت سفارشی طراحی می‌شوند یا از کاتالوگ‌های گسترده انتخاب می‌شوند تا با بار، اندازه، شرایط محیطی و نصب برنامه خاص مطابقت داشته باشند. آنها مستقیماً در ساختار ماشین ادغام می شوند و اغلب خود به عنوان یک عنصر ساختاری اولیه عمل می کنند.

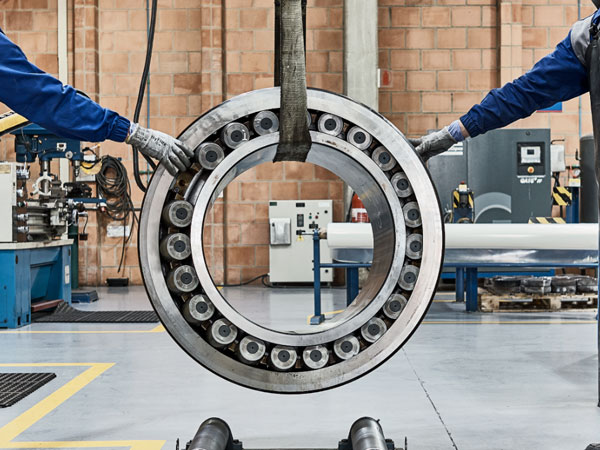

آناتومی و عملکرد اصلی

در حالی که طرح ها متفاوت است، عناصر کلیدی حلقه های چرخشی صنعتی را تعریف می کنند:

1. حلقه ها: دو حلقه متحدالمرکز (داخلی و بیرونی) که معمولاً از فولاد آلیاژی آهنگری با استحکام بالا ساخته می شوند. یک حلقه معمولاً دارای دندانه های چرخ دنده (داخلی یا خارجی) است که برای مکانیسم های محرک یکپارچه شده است.

2. عناصر نورد: توپ یا غلتک (استوانه ای یا مخروطی) که بار را بین حلقه ها منتقل می کند. چیدمان نوع یاتاقان و قابلیت حمل بار آن را تعیین می کند.

3. مسیرهای مسابقه: شیارهایی با ماشینکاری دقیق روی حلقه هایی که عناصر نورد در آن اجرا می شوند. عملیات حرارتی (سخت شدن القایی) دوام را تضمین می کند.

4. مهر و موم: برای حذف آلاینده ها (گرد و غبار، آب، شن) و حفظ روغن کاری حیاتی است. چندین گزینه آب بندی برای محیط های مختلف وجود دارد.

5. سیستم روغن کاری: اتصالات و کانال‌های گریس تضمین می‌کنند که عناصر غلتشی و مسیرهای مسابقه به درستی روغن کاری شده‌اند تا عمر طولانی و عملکرد روان داشته باشند. سیستم های روانکاری خودکار متمرکز رایج هستند.

6. سوراخ های نصب: الگویی از سوراخ‌های رزوه‌دار یا ساده روی هر دو حلقه برای اتصال محکم به ساختارهای نگهدارنده و چرخان دستگاه.

انواع غالب: طراحی مطابق با بار

دو پیکربندی رایج عبارتند از:

1. بلبرینگ تماسی چهار نقطه ای تک ردیفی:

   • ساختار: ردیفی از توپ‌ها که در مسیری با طاق گوتیک اجرا می‌شوند.

   • قابلیت: در جابجایی بارهای محوری، شعاعی و لحظه ای ترکیبی به طور همزمان عالی است. طراحی بسیار جمع و جور.

   • ایده آل برای: بارهای متوسط، کاربردهایی که نیاز به فشردگی دارند (جرثقیل، بیل مکانیکی سبک، میزهای چرخان حمل مواد، اسکنرهای پزشکی).

2. بلبرینگ غلتکی متقاطع:

   • ساختار: دو مجموعه غلتک استوانه ای که به صورت عمودی (متقاطع) بین حلقه ها قرار گرفته اند. غلطک جهت متناوب.

   • قابلیت: سفتی برتر و ظرفیت بار لحظه ای بسیار بالا به دلیل تماس خطی غلتک ها. بارهای محوری و لحظه ای بالا را به طور موثر مدیریت می کند.

   • ایده آل برای: کاربردهای با دقت بالا، بارهای لحظه ای بسیار بالا، شرایطی که حداکثر استحکام را می طلبد (بیل مکانیکی سنگین، بازوهای روباتیک، میزهای گردان دقیق، ماشین های حفاری تونل، پایه های رادار بزرگ).

انواع دیگر عبارتند از توپ دو ردیفه، غلتک سه ردیف (برای بارهای بسیار بالا) و طرح های تخصصی.

کجا می چرخند: کاربردهای صنعتی حیاتی

حلقه های چرخشی در صنایع سنگین ضروری هستند:

1. ساخت و ساز و معدن:

   • بیل مکانیکی (نوسان بوم، چرخش خانه)

   • جرثقیل های متحرک (نوسان بوم، چرخش سازه بالایی)

   • جرثقیل های برجی (چرخش بازوی و ضدجیب)

   • پمپ های بتن (بوم مفصلی)

   • بیل و دراگ معدن معدن

2. انرژی باد:

   • سیستم های یاو: چرخاندن کل ناسل برای مواجهه با باد.

   • سیستم های پیچ: تنظیم زاویه تک تک تیغه ها (حلقه های کوچکتر).

3. جابجایی مواد:

   • جرثقیل بندری (کشتی به ساحل، RTG)

   • استکر/بازیابی کننده

   • لیفتراک های دوار و انتخاب کنندگان سفارش

   • میزهای گردان انبارداری خودکار

4. دفاع و هوافضا:

   • پایه های دیش رادار و ماهواره

   • برج های پرتاب موشک

   • برج های تفنگ

   • باربرهای هواپیما

5. ماشین آلات صنعتی:

   • موقعیت یابی و دستکاری جوش

   • جداول نمایه سازی (CNC، مونتاژ)

   • بازوهای رباتیک (مفاصل سنگین)

   • تجهیزات تصویربرداری پزشکی (CT، اسکنر PET)

   • تجهیزات بسته بندی و پردازش

مشخصات کلیدی و عوامل انتخاب

انتخاب حلقه چرخان مناسب برای ایمنی، عملکرد و طول عمر بسیار مهم است. عوامل بحرانی عبارتند از:

• رتبه بندی بار: ظرفیت های محوری، شعاعی و لحظه ای پویا و استاتیک (معمولاً بر اساس ISO 281 یا مشابه تعریف می شوند).

• سفتی: مقاومت در برابر تغییر شکل تحت بار (برای دقت بسیار مهم).

• مشخصات دنده: ماژول، تعداد دندان ها، درجه دقت (در صورت رانده شدن).

• اندازه و ابعاد: قطر سوراخ، ارتفاع کلی، دایره پیچ.

• مواد و سخت شدن: درجه فولاد، سختی راه آهن (به عنوان مثال، HRC 58-62).

• آب بندی: رتبه IP (محافظت از ورود)، سازگاری با مواد مهر و موم.

• روغن کاری: نوع، فواصل، روش (دستی، خودکار روانکاری).

• شرایط محیطی: محدوده دما، قرار گرفتن در معرض گرد و غبار، آب، مواد شیمیایی، اسپری نمک.

• نصب: طراحی رابط، الزامات پیچ، ملاحظات پیش بارگذاری.

• گواهینامه ها: استانداردهای خاص صنعت (به عنوان مثال، DNV-GL برای فراساحل، AGMA برای چرخ دنده ها).

آینده چرخش: روندها در فناوری حلقه چرخان

نوآوری همچنان مرزها را جابجا می کند:

• مواد و پوشش های پیشرفته: بهبود مقاومت در برابر سایش، محافظت در برابر خوردگی و عمر خستگی.

• سنجش یکپارچه (IoT): بلبرینگ مجهز به حسگرهایی برای نظارت بر ارتعاش، دما، بار و روانکاری که امکان تعمیر و نگهداری پیش بینی را فراهم می کند.

• راه حل های آب بندی بهبود یافته: مواد و طرح های پیشرفته برای عمر طولانی تر در محیط های شدید (معدن عمیق، فراساحل).

• سبک سازی: طرح های بهینه شده با استفاده از تجزیه و تحلیل المان محدود (FEA) و مواد پیشرفته برای کاهش وزن بدون کاهش قدرت.

• افزایش دقت: برای برنامه های کاربردی مانند رباتیک و ساخت با دقت بالا.

• تمرکز بر پایداری: عمر طولانی تر، برنامه های بازسازی و روان کننده های سازگار با محیط زیست.

نتیجه گیری: نقطه محوری

حلقه های چرخشی صنعتی چیزی بیش از اجزای سازنده هستند. آنها نقاط محوری اساسی هستند که نیروهای عظیم و حرکات حیاتی بر آنها تکیه دارند. طراحی قوی، مهندسی دقیق، و ظرفیت باربری محض آنها را در توانمندسازی ماشین‌های سنگینی که دنیای ما را می‌سازند، انرژی پاک تولید می‌کنند و وظایف صنعتی سختی را انجام می‌دهند، غیرقابل جایگزین می‌سازد. درک انواع، قابلیت ها و معیارهای انتخاب آنها برای مهندسان و اپراتورها به طور یکسان ضروری است. همانطور که ماشین‌آلات بزرگ‌تر، هوشمندتر می‌شوند و در محیط‌های خشن‌تر کار می‌کنند، تکامل مداوم فناوری حلقه چرخان تضمین می‌کند که آن‌ها پایه قابل اعتماد و چرخشی صنعت مدرن باقی بمانند. هنگام تعیین چرخش سنگین، انتخاب حلقه چرخان مناسب فقط یک تصمیم مهندسی نیست - بلکه تعهدی به ایمنی، قابلیت اطمینان و موفقیت عملیاتی است.
