بلبرینگ تماس با خط چهار نقطه ای با قطر برابر با قطر برابر

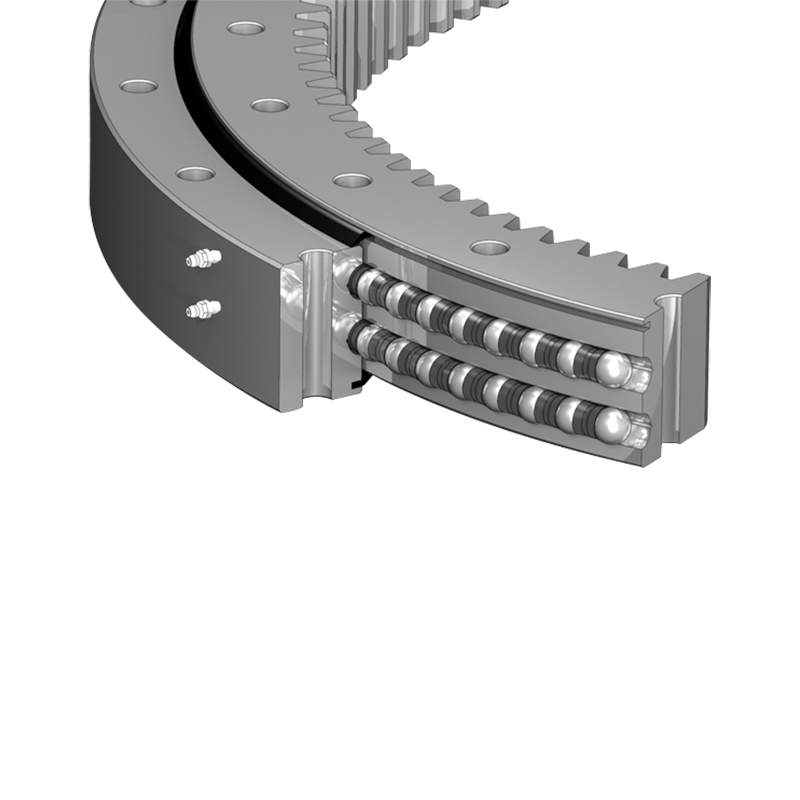

بلبرینگ کشویی با قطر چهار امتیازی با قطر برابر با قطر برابر با عناصر نورد (توپ) آن در چهار نقطه تماس با جاده های مسابقه ای مشخص می شود و عناصر نورد با قطر یکسانی دارند. این طرح تحمل را قادر می سازد تا همزمان بارهای چند جهته از جمله بارهای محوری ، بارهای شعاعی و لحظات کج را تحمل کند. چنین طرحی استحکام و ثبات بالایی را تضمین می کند و آن را برای برنامه های بار بالا مناسب می کند.

طراحی توپ دو ردیف تعداد نقاط تماس را افزایش می دهد ، بار را توزیع می کند و فشار را روی هر توپ فولادی کاهش می دهد و از این طریق عمر خدمات بلبرینگ را افزایش می دهد. پیکربندی تماس چهار نقطه ای به آن اجازه می دهد تا در زیر بارهای پیچیده ، به ویژه در برنامه های کاربردی که نیاز به بارگذاری بار چند جهته همزمان دارند ، انجام دهد. علاوه بر این ، این امر به طور موثری وقوع لغزش عنصر نورد را کاهش می دهد ، استحکام بلبرینگ را تقویت می کند و ثبات آن را بهبود می بخشد. بلبرینگ آشتت با قطر چهار امتیازی با قطر برابر با قطر برابر با قطر مساوی در مورد ماشین آلات با دقت بالا و با قابلیت اطمینان ، مانند ماشین آلات ساختمانی (به عنوان مثال ، بیل مکانیکی ، جرثقیل) ، تجهیزات انرژی بادی ، دستگاه های پزشکی و آنتن های رادار اعمال می شود. ظرفیت و دقت بار بالا آن ، آن را به عنوان ایده آل برای این برنامه های خواستار تبدیل می کند.

این یاتاقان خوابیده دارای یک طراحی جمع و جور و نصب آسان است و به طور قابل توجهی وزن و فضای کلی تجهیزات را کاهش می دهد. عملکرد آب بندی آن به طور موثری مانع از ورود گرد و غبار و آلاینده ها می شود و از قابلیت اطمینان عملیاتی طولانی مدت اطمینان می دهد. علاوه بر این ، یاتاقان نیاز به نگهداری نسبتاً ساده دارد. روغن کاری و بازرسی دوره ای می تواند عملکرد پایدار طولانی مدت آن را تضمین کند.

بلبرینگ با اتصال به قطر چهار امتیازی با قطر برابر با قطر برابر از فولاد آلیاژ با استحکام بالا تولید می شود ، که برای اطمینان از خصوصیات مکانیکی و مقاومت در برابر سایش ، فرآیندهای خاموش و معتدل را انجام می دهد. جاده ها و توپ ها دقیقاً ماشینکاری و زمین هستند و از صافی سطوح تماس و سفتی تناسب اطمینان می دهند و باعث افزایش بیشتر ظرفیت بار یاتاقان و صافی عملیاتی می شوند. ما به عنوان یک تولید کننده حرفه ای بلبرینگ ، ما متعهد هستیم که محصولات با کیفیت بالا و با کارایی بالا را در اختیار مشتریان خود قرار دهیم. برای نقل قول ، لطفا با ما تماس بگیرید .

با ما تماس بگیرید شرکت فناوری انتقال Jiangsu Manchen ، Ltd.

خصوصیات فنی

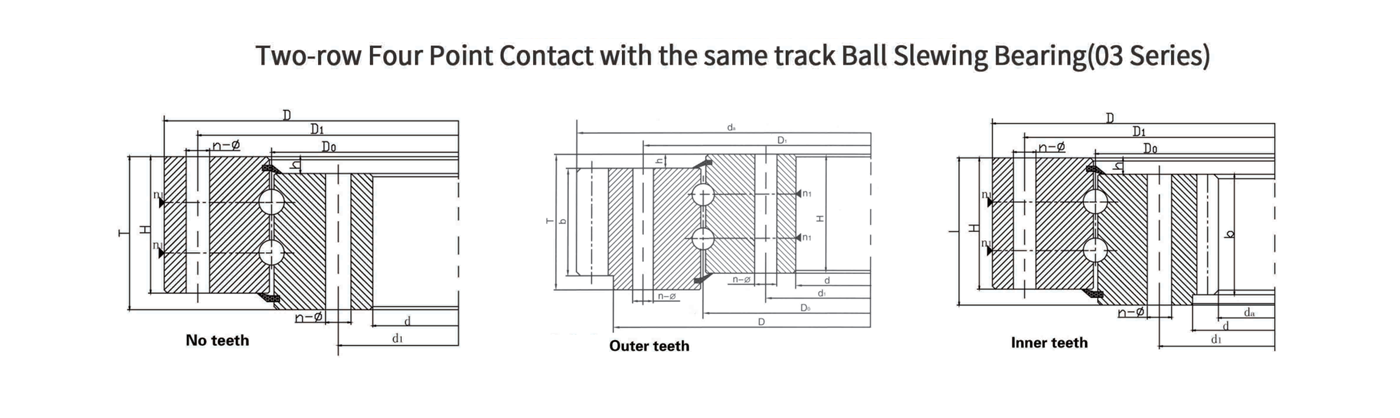

03 سری پارامترهای اساسی
شماره سریال اندازه اصلی اندازه پیکربندی اندازه نصب اندازه ساختاری داده های دنده داده های دنده بیرونی داده های دنده داخلی
بدون دندان دندانهای بیرونی دندانهای داخلی د د حرف D1 D1 سوراخ پیچ سوراخ پیچ حرف شماره 1 سخنرانی سخنرانی شرح مگس دن Z دن Z
نوع 0 نوع 123
D0 D0 D0 ∅ ∅ حرف
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 m20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 m20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 m20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 m20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 m30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 m30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 m30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

محصولات توصیه شده

در تماس باشید

SUBMIT
درباره ما
شرکت فناوری انتقال Jiangsu Manchen ، Ltd.
شرکت فناوری انتقال Jiangsu Manchen ، Ltd.

شرکت فناوری انتقال Jiangsu Manchen ، Ltd در سال 2019 تأسیس شد. ما تولید کننده و تأمین کننده و تهیه کننده و تهیه کننده سه ردیف سه ردیف بلبرینگ (13 سری) در چین هستیم. ما همچنین یک شرکت تولیدی حرفه ای با استفاده از طراحی ، تحقیق و توسعه ، تولید و فروش یکپارچه سازی حرفه ای هستیم. این شرکت در شهر هوانگتو ، شهر جیانگین ، استان جیانگسو ، با حمل و نقل بسیار مناسب واقع شده است. این شرکت دارای شرایط فنی بالغ و تجهیزات مجهز است. محصولات آن به طور گسترده در روبات های صنعتی ، تجهیزات پزشکی ، ماشین آلات مهندسی ، ماشین آلات بندری ، تجهیزات حفاظت از محیط زیست ، صنعت فتوولتائیک و سایر زمینه ها مورد استفاده قرار می گیرد. این شرکت همیشه برای ارائه خدمات با کیفیت بالا و محصولات قابل اعتماد برای مشتریان جدید و قدیمی ، به فلسفه تجارت شرکتی "کیفیت اول ، همکاری برنده" پایبند است. طیف وسیعی از راه حل ها را برای کمک به آنها در بهبود سطح مدیریت و ظرفیت تولید خود فراهم کنید تا شرکت ها همیشه بتوانند رقابت را در رقابت شدید بازار حفظ کرده و به پیشرفت سریع و پایدار بنگاه ها دست یابند.

گواهی افتخار
خبر
دانش محصول

روش برای دو قطر برابر با قطر مساوی چهار امتیازی BALL BELLWING BEDOVE برای تحمل بارهای محوری و شعاعی

یاتاقان های تماس با قطر چهار امتیازی با قطر برابر با قطر برابر به گونه ای طراحی شده اند که هر دو بارهای محوری و شعاعی را به طور مؤثر کنترل کنند. در اینجا مروری بر نحوه مدیریت این یاتاقان ها این بارها آورده شده است:
توزیع و طراحی بار: ویژگی های طراحی: تماس چهار نقطه ای: هر توپ در یاتاقان باعث می شود با چهار نقطه با جاده های مسابقه تماس بگیرید. این پیکربندی به یاتاقان اجازه می دهد تا بارهای ترکیبی را به طور مؤثرتری کنترل کند ، زیرا نقاط تماس نیروها را در سطح یاتاقان توزیع می کنند. توپ های با قطر Equal: استفاده از توپ های با قطر برابر ، توزیع بار یکنواخت را تضمین می کند ، خطر استرس موضعی و بهبود قابلیت های دستیابی به بار کلی را کاهش می دهد.
مکانیسم های تحمل بار: بارهای شعاعی: بار شعاعی توسط نقاط تماس بین توپ ها و راه های مسابقه پشتیبانی می شود. طراحی یاتاقان به توپ ها اجازه می دهد تا از این بارها به طور مساوی در اطراف تحمل پشتیبانی کنند و غلظت استرس را به حداقل برسانند. بارهای محوری: طراحی تماس چهار نقطه ای همچنین به یاتاقان اجازه می دهد تا بارهای محوری را از هر دو جهت پشتیبانی کند. توپ ها با یک زاویه با جاده های مسابقه ارتباط برقرار می کنند و آنها را قادر می سازد تا نیروهای محوری را به طور مؤثر حمل کنند. توپ های با قطر برابر در توزیع مساوی این نیروهای محوری در بلبرینگ کمک می کنند.
مکانیسم های عملیاتی: حمل بار شعاعی: زاویه تماس: توپ ها با زاویه ای به جاده های مسابقه ای چیده می شوند ، که به آنها امکان می دهد بارهای شعاعی را تحمل کنند. زاویه تماس به طور معمول بهینه سازی می شود تا اطمینان حاصل شود که بار شعاعی به طور مساوی در سطح بلبرینگ توزیع می شود. تعامل Ball و Raceway: با چرخش بلبرینگ ، توپ ها در امتداد راه های مسابقه می چرخند ، که به توزیع بار شعاعی در نقاط تماس چندگانه کمک می کند. این حرکت نورد اصطکاک و سایش را کاهش می دهد.
دست زدن به بار محوری: طراحی تماس چهار نقطه ای: طراحی تماس چهار نقطه ای به یاتاقان اجازه می دهد تا با ایجاد چندین نقطه تماس که بار را پخش می کند ، بارهای محوری را به طور مؤثر کنترل کند. این طرح باعث می شود که تحمل نیروهای محوری قابل توجه بدون تغییر شکل بیش از حد یا پوشیدن باشد. اشتراک بار: توپ های قطر برابر در بلبرینگ در به اشتراک گذاشتن بار محوری به طور یکنواخت در کل یاتاقان کمک می کند. این قابلیت تقسیم بار ، ثبات یاتاقان را افزایش داده و خطر استرس موضعی را کاهش می دهد.
مزایای طراحی دو ردیف: افزایش ظرفیت بار: طراحی دو ردیف منطقه تماس بزرگتر را در مقایسه با یاتاقان های تک ردیف فراهم می کند ، که باعث افزایش ظرفیت بار کلی می شود. این امر باعث می شود که تحمل مناسب برای برنامه های دارای نیازهای بار محوری و شعاعی بالا باشد. پایداری بهبود یافته: پیکربندی دو ردیف با توزیع بارها به طور مساوی ، ثبات بلبرینگ را افزایش می دهد. این پایداری به کاهش ارتعاشات و بهبود عملکرد کلی بلبرینگ کمک می کند. تغییر شکل کاهش یافته: توزیع یکنواخت بارها به به حداقل رساندن تغییر شکل و سایش کمک می کند ، که باعث افزایش عمر خدمت بلبرینگ می شود.
ملاحظات برنامه: معیارهای انتخاب: الزامات بار: هنگام انتخاب یک یاتاقان با قطر چهار نقطه ای با قطر برابر با قطر برابر ، مهم است که حداکثر بارهای محوری و شعاعی را در نظر بگیرید که یاتاقان در شرایط کاربردی آن تجربه خواهد کرد. شرایط عملیاتی: عملکرد یاتاقان می تواند با شرایط کار مانند دما ، سرعت و عوامل محیطی تحت تأثیر قرار گیرد. اطمینان حاصل کنید که یاتاقان برای رسیدگی به این شرایط به طور مؤثر طراحی شده است.
نصب و نگهداری: نصب مناسب: نصب صحیح برای توزیع بهینه بار و عملکرد تحمل بسیار مهم است. اطمینان حاصل کنید که یاتاقان به درستی تراز شده و سطوح نصب شده تمیز و عاری از زباله ها هستند. نگهداری منظم: بازرسی و نگهداری منظم برای اطمینان از ادامه کارآیی به طور مؤثر ضروری است. این شامل بررسی علائم ساییدگی ، اطمینان از روغن کاری مناسب و پرداختن به سریع هرگونه مشکل است.
بلبرینگ های کشویی با قطر چهار نقطه ای با قطر برابر با قطر برابر با قطر مساوی به گونه ای طراحی شده است که هر دو بارهای محوری و شعاعی را از طریق ویژگی های طراحی منحصر به فرد و مکانیسم های عملیاتی خود کنترل می کند. با استفاده از تماس های چهار نقطه ای و توپ های قطر برابر ، بلبرینگ به توزیع بار مؤثر ، افزایش ظرفیت بار و بهبود پایداری دست می یابد. انتخاب ، نصب و نگهداری مناسب برای اطمینان از عملکرد بهینه و ماندگاری تحمل در برنامه های مختلف مهم است.

گارانتی و خدمات پشتیبانی ارائه شده توسط قطر برابر با قطر برابر چهار نقطه تماس با یاطاقان BALL SLEWING

گارانتی و خدمات پشتیبانی برای یاتاقان های تماس با قطر چهار امتیازی با قطر برابر با قطر برابر برای اطمینان از عملکرد یاتاقان در طول زندگی خود بسیار مهم هستند. این خدمات به طور معمول شامل جنبه های مختلف مربوط به تضمین کیفیت محصول ، پشتیبانی مشتری و نگهداری می شوند. در اینجا یک مرور کلی از آنچه انتظار دارید وجود دارد:
پوشش گارانتی: شرایط ضمانت نامه معمولی: مدت زمان: ضمانت نامه برای یاتاقان های تماس با قطر چهار نقطه ای با قطر برابر با قطر برابر ، بسته به تولید کننده و محصول خاص ، معمولاً از 1 تا 3 سال متغیر است. این موارد شامل مواردی از قبیل نقص تولید ، عملیات حرارتی نادرست یا خرابی مواد است. جمع آوری: محرومیت های مشترک ممکن است شامل خسارت ناشی از نصب نادرست ، سوء استفاده ، غفلت ، عدم نگهداری یا عوامل خارجی مانند شرایط محیطی یا اثرات تصادفی باشد.
فرآیند ادعا: مستندات: برای ادعای ضمانت نامه ، مشتریان به طور معمول نیاز به ارائه اثبات خرید ، اطلاعات دقیق در مورد نقص ، و عکس های بالقوه یا نمونه های یاتاقان معیوب دارند. باز کردن: تولید کننده ممکن است نیاز به بازرسی یا بازگشت به تجزیه و تحلیل برای تعیین علت عدم موفقیت ضمانت نامه داشته باشد.
پشتیبانی فنی: پشتیبانی از پیش فروش: انتخاب محصول: کمک به انتخاب مدل بلبرینگ مناسب بر اساس نیازهای کاربردی ، شرایط بار و محیط عملیاتی. مشخصات فنی: ارائه اطلاعات فنی دقیق و مشخصات برای کمک به تصمیم گیری های آگاهانه. پشتیبانی از پرداخت خدمات: راهنمایی نصب یا منابع برای نصب مناسب و تراز کردن عملکرد بهینه برای اطمینان از عملکرد و یاطاقان ها.
عیب یابی: ارائه پشتیبانی از تشخیص و حل مسائل مربوط به عملکرد تحمل ، از جمله صداهای غیر طبیعی ، سایش بیش از حد یا مشکلات عملیاتی. مشاوره آموزش: ارائه توصیه هایی در مورد شیوه های نگهداری ، برنامه های روانکاری و روال بازرسی برای طولانی کردن عمر تحمل.
خدمات مشتری: زمان پاسخ: سوالات و درخواست های پشتیبانی: پاسخ سریع به سوالات مشتری و درخواست های پشتیبانی ، اغلب در یک بازه زمانی مشخص (به عنوان مثال ، 24-48 ساعت). کانال های سرویس: ارتباطات: پشتیبانی ممکن است از طریق کانال های مختلف از جمله تلفن ، ایمیل یا چت آنلاین ارائه شود.
پشتیبانی در سایت: در برخی موارد ، پشتیبانی در سایت یا خدمات میدانی ممکن است به ویژه برای مشکلات پیچیده یا تاسیسات در مقیاس بزرگ در دسترس باشد.
آموزش و منابع: منابع آموزشی: مستندات: ارائه کتابچه راهنمای دقیق محصول ، راهنماهای نصب و دستورالعمل های نگهداری. برنامه های آموزش: ارائه جلسات آموزشی یا کارگاه های آموزشی برای مشتریان و توزیع کنندگان در مورد نصب مناسب ، نگهداری ، و عیب یابی. منابع: وب سایت ها و درگاه ها: دسترسی به منابع آنلاین مانند مقالات فنی ، سؤالات مربوط به بهترین روش ها در مورد بهترین روش ها و آموزش های تصویری و تصویری و تصویری.
خدمات جایگزینی و تعمیر: جایگزینی: خط مشی جایگزینی: اگر یاتاقان تحت ضمانت نقص باشد ، تولید کننده می تواند بدون هیچ هزینه اضافی ، یک یاتاقان جایگزینی را فراهم کند. زمان بارها: اطلاعات مربوط به زمان سرب برای یاتاقان های جایگزینی و روند سفارش آنها. خدمات تعمیر کننده: برخی از تولید کنندگان خدمات تعمیر را ارائه می دهند که خدمات را تحت پوشش قرار نمی دهند ، اما تخمین های مربوط به آن می توانند برآوردهای خود را انجام دهند.
تضمین کیفیت: کنترل کیفیت: روشهای بازرسی: اطلاعات مربوط به اقدامات کنترل کیفیت مورد استفاده در هنگام تولید برای اطمینان از اینکه یاتاقان ها استانداردهای مشخص شده را رعایت می کنند. امتیازات: ارائه جزئیات در مورد گواهینامه ها یا استانداردهای مربوط به صنعت مربوطه که یاتاقان ها از آن استفاده می کنند.
گارانتی و خدمات پشتیبانی برای یاتاقان های توپ با قطر دو قطار برابر با قطر برابر با قطر برابر با قطر برابر با قطر برابر با قطر برابر با قطر مساوی ، برای اطمینان از رضایت مشتری و قابلیت اطمینان محصول طراحی شده اند. آنها به طور معمول شامل پوشش نقص ، پشتیبانی فنی ، راهنمایی نصب ، مشاوره نگهداری و دسترسی به منابع آموزشی هستند. درک این خدمات به مشتریان کمک می کند تا تصمیمات آگاهانه بگیرند و اطمینان حاصل کنند که آنها پشتیبانی لازم را در طول عمر خدمات بلبرینگ دریافت می کنند .
